      Автоматизированная линия предназначена для изготовления балок дорожного ограждения из стали общего назначения (Ст3пс ГОСТ 380-2005) без цинкового покрытия.


     *В линии имеется возможность изменения готового изделия:

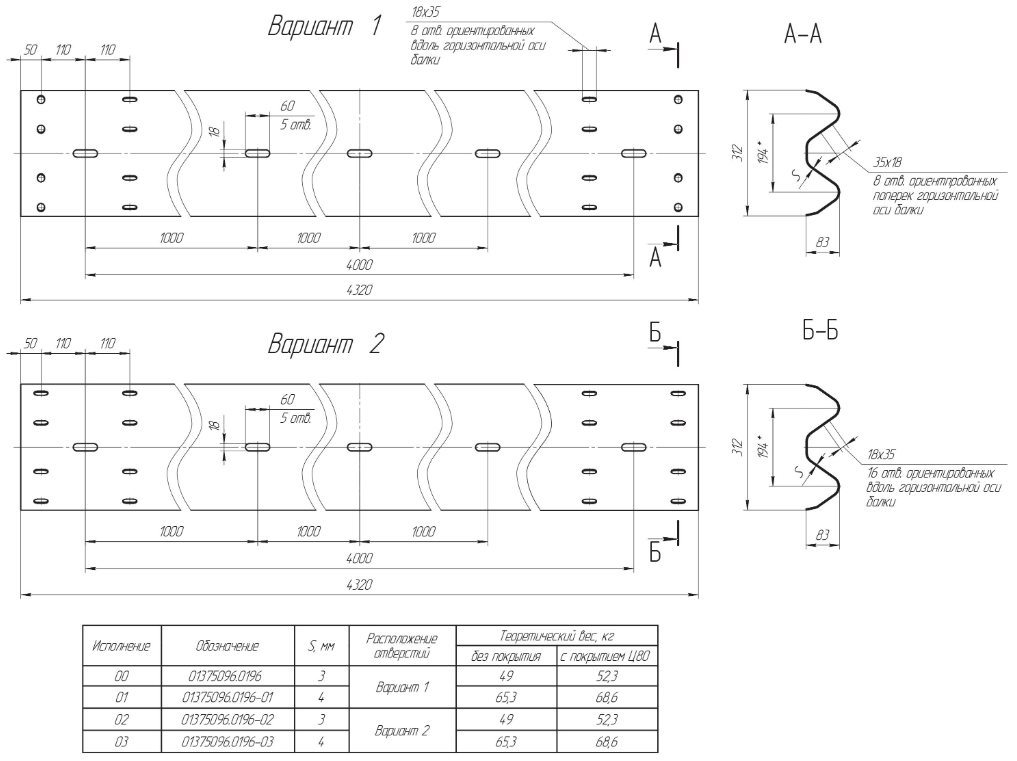

  • Общей длины балки на общую длину 6320 мм
  • Задаваемое расстояние шага и кол-во пробивок паза 50х18 (в САУ).


Техническая характеристика автоматической линии и оборудования:

Общие параметры автоматической линии

Установленная мощность, кВт

56,5

Габаритные размеры, мм.

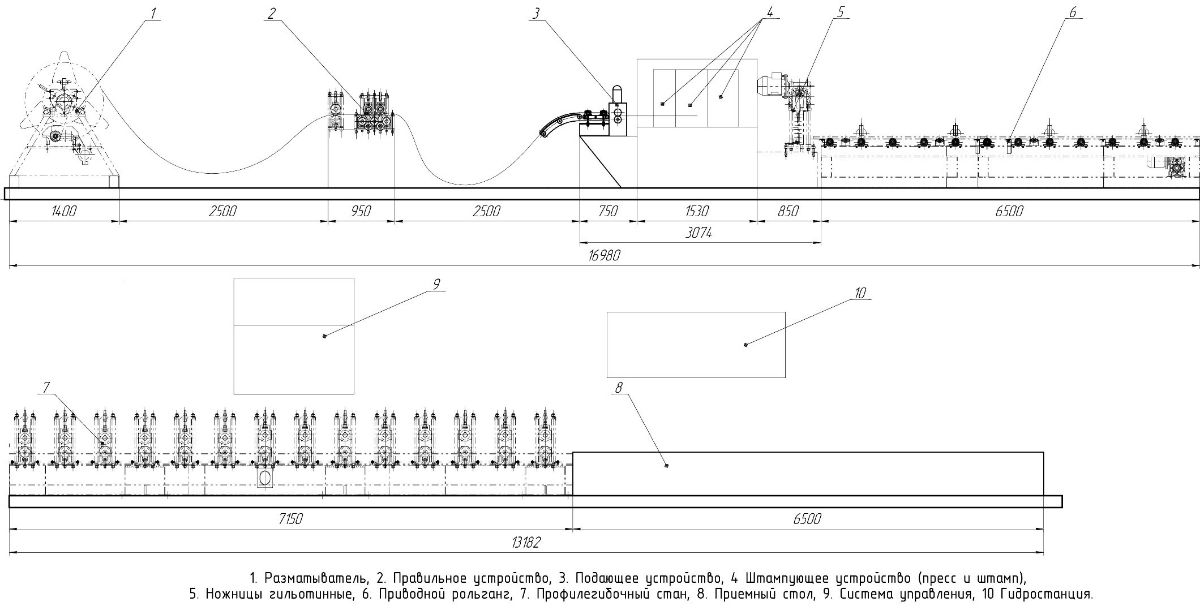

16980х1600х1750 (см. эскиз)

13682х1600х1450 (см. эскиз)

Масса, кг.

до 11000

Толщина используемого металла, мм.

3…4 (рулонная холоднокатаная сталь

общего назначения марки Ст3 по ГОСТ 380)

Ширина ленты

480 мм.

Размеры профиля, мм

 до 6500 мм.

Производительность линии (с пробивкой отверстий)

1 профиль/мин (для заданного в эскизе профиля)

1 Разматыватель консольный

Установленная мощность, кВт.

3,0

Габариты, мм.

1400х1700х1740

Разжим рулона с внутренним  диаметром, мм.

500 и 600

Масса, кг.

755

Масса рулона, кг.

До 5 000

2. Правильное устройство

Кол-во роликов правильной клети, не менее

5

Мощность привода, кВт

3

Управление правильным устройством

датчик петли

3 Подающее устройство

Мощность сервопривода, подающего устройства, кВт.

4

Габаритные размеры, мм

900x800x1230

Масса, кг.

350

4 Штампующее устройство

Пресс-штамп №1 с усилием (пробивка пазов), кН

300

Пресс-штамп №2 с усилием (пробивка отверстий), кН

200

Пресс-штамп №2 с усилием (пробивка пазов), кН

200

Установленная мощность гидростанции, кВт.

Производство группы компаний РГ (Россия)

11

Размеры, ДхШхВ

1530х1680х3000

Масса, кг.

1275

5 Ножницы гильотинные электромеханические

Установленная мощность, кВт.

5,5

Габариты, мм.

850х780х995

Масса, кг.

300

6 Приводной рольганг

Мощность привода рольганга, кВт

2,2

Габариты, мм.

6500х750х950

Масса, кг.

150

7 Стан профилегибочный

Уст. Мощность, кВт

4х7,5

Кол-во клетей, шт.

18

Скорость прокатки, м/мин.

15 (установив.)

Габариты, мм.

11350х1800х1200

Масса, кг.

4840

8 Приемное устройство

Габариты, мм.

6000х1150х1300

Масса, кг.

320

9 Система автоматического управления

Система управления построена на базе следующих компонентов:

Сервопривод – Omron; Проводка – Россия; Автоматика – IEK, ABB, Schneider, Панель – Weintek
